 ガイドピンが最適です。
| 製品名 |
PEMセルフクリンチングパイロットピン |
| 型式コード |
TPS |
| 材質 |
ステンレススチール（300シリーズ） |
サイズ ミリタイプ
(最小板厚） |
M4〜M6(1.0mm） |
サイズ インチタイプ
（最小板厚） |
1/8〜1/4（.040"） |
| 表面処理 |
ー |
| 使用母材硬度 |
HRB70以下 |
|
 |
■型式
例 ： TPS - 3MM - 10 （型式コード - ピン直径コード - 全長） |
 |
 |
| |
|

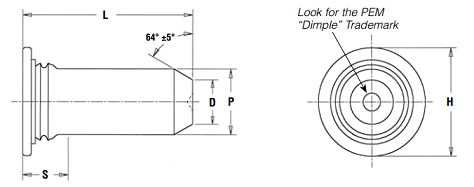

■PEMセルフクリンチングパイロットピン（TPS)規格表（単位：ｍｍ）
ピン
直径 |
型式 |
全長コード
L"±0.4 |
ピン直径
コード |
最小
板厚 |
下穴径
+0.08 |
D
±0.15 |
H
±0.4 |
S
Max(1) |
*D |
| 3 |
TPS-3MM-8 |
8 |
3mm |
1 |
3.5 |
2.05 |
5.22 |
2.29 |
6.4 |
| TPS-3MM-10 |
10 |
| TPS-3MM-12 |
12 |
| TPS-3MM-16 |
16 |
| 4 |
TPS-4MM-8 |
8 |
4mm |
1 |
4.5 |
2.82 |
6.12 |
2.29 |
7.1 |
| TPS-4MM-10 |
10 |
| TPS-4MM-12 |
12 |
| TPS-4MM-16 |
16 |
| 5 |
TPS-5MM-10 |
10 |
5mm |
1 |
5.5 |
3.53 |
7.19 |
2.29 |
7.6 |
| TPS-5MM-12 |
12 |
| TPS-5MM-16 |
16 |
| TPS-5MM-20 |
20 |
| 6 |
TPS-6MM-12 |
12 |
6mm |
1 |
6.5 |
4.24 |
8.13 |
2.29 |
7.9 |
| TPS-6MM-16 |
16 |
| TPS-6MM-20 |
20 |
※D 取付穴中心から板端までの最小距離です。 |
|
