0.63mm厚の極薄板に取付けできます。
母材に取付け後表面はフラッシュ(平坦)に仕上がります。
製品名 |
PEM薄板用クリンチングスタンドオフ |
型式コード |
TSO |
TSOS |
TSOA |
材質 |
スチール(熱処理なし) |
303ステンレススチール |
7075-T6アルミニウム |
サイズ ミリタイプ
(最小板厚) |
M2.5〜M3.5(0.63mm) |
サイズ インチタイプ
(最小板厚) |
#2〜#6(.025") |
表面処理 |
亜鉛メッキ |
不動態化処理 |
無し |
使用母材硬度 |
HRB60以下 |
HRB70以下 |
HRB50以下 |
|
|

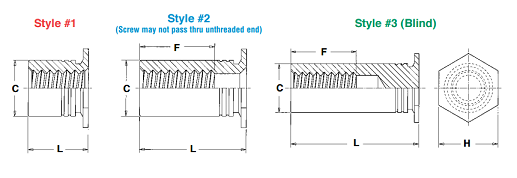

■型式
例 : TSO - M3 - 1000 Zl (型式コード - ねじコード - 全長 表面処理) |
|
|
|
ねじの呼び |
全長 "L" |
Style#1 |
Style#2 |
Style#3 |
M2.5 x 0.45 |
2.00 -6.30 |
6.32 -9.50 |
9.52 -19.00 |
M2.5 x 0.45 |
2.00 -7.50 |
7.52 -11.00 |
11.02 -19.00 |
|
■PEMスタンドオフ ブラインドタイプ(BSO/BSOS/BSOA)規格表(単位:mm)
ねじの
呼び |
型式 |
全長"L"
+0.05
-0.13 |
最小
板厚 |
下穴径
+0.08 |
C
-0.13 |
*D |
H
Nom. |
*E |
スチール |
ステンレススチール |
アルミニウム |
M2.5
×0.45 |
TSO-M25-200ZI |
TSOS-M25-200 |
TSOA-M25-200 |
2(1) |
0.63 |
4.22 |
4.19 |
5.2 |
4.8 |
5.8 |
TSO-M25-300ZI |
TSOS-M25-300 |
TSOA-M25-300 |
3(1) |
TSO-M25-400ZI |
TSOS-M25-400 |
TSOA-M25-400 |
4(1) |
TSO-M25-600ZI |
TSOS-M25-600 |
TSOA-M25-600 |
6(2) |
TSO-M25-800ZI |
TSOS-M25-800 |
TSOA-M25-800 |
8(2) |
TSO-M25-1000ZI |
TSOS-M25-1000 |
TSOA-M25-1000 |
10(2) |
TSO-M25-1200ZI |
TSOS-M25-1200 |
TSOA-M25-1200 |
12(3) |
TSO-M25-1400ZI |
TSOS-M25-1400 |
TSOA-M25-1400 |
14(3) |
TSO-M25-1600ZI |
TSOS-M25-1600 |
TSOA-M25-1600 |
16(3) |
TSO-M25-1800ZI |
TSOS-M25-1800 |
TSOA-M25-1800 |
18(3) |
TSO-M25-1900ZI |
TSOS-M25-1900 |
TSOA-M25-1900 |
19(3) |
M2.5
×0.45 |
TSO-6M25-200ZI |
TSOS-6M25-200 |
TSOA-6M25-200 |
2(1) |
0.63 |
5.41 |
5.39 |
5.2 |
6.4 |
7.1 |
TSO-6M25-300ZI |
TSOS-6M25-300 |
TSOA-6M25-300 |
3(1) |
TSO-6M25-400ZI |
TSOS-6M25-400 |
TSOA-6M25-400 |
4(1) |
TSO-6M25-600ZI |
TSOS-6M25-600 |
TSOA-6M25-600 |
6(2) |
TSO-6M25-800ZI |
TSOS-6M25-800 |
TSOA-6M25-800 |
8(2) |
TSO-6M25-1000ZI |
TSOS-6M25-1000 |
TSOA-6M25-1000 |
10(2) |
TSO-6M25-1200ZI |
TSOS-6M25-1200 |
TSOA-6M25-1200 |
12(3) |
TSO-6M25-1400ZI |
TSOS-6M25-1400 |
TSOA-6M25-1400 |
14(3) |
TSO-6M25-1600ZI |
TSOS-6M25-1600 |
TSOA-6M25-1600 |
16(3) |
TSO-6M25-1800ZI |
TSOS-6M25-1800 |
TSOA-6M25-1800 |
18(3) |
TSO-6M25-1900ZI |
TSOS-6M25-1900 |
TSOA-6M25-1900 |
19(3) |
M3
×0.5 |
TSO-M3-200ZI |
TSOS-M3-200 |
TSOA-M3-200 |
2(1) |
0.63 |
4.22 |
4.19 |
6.2 |
4.8 |
5.8 |
TSO-M3-300ZI |
TSOS-M3-300 |
TSOA-M3-300 |
3(1) |
TSO-M3-400ZI |
TSOS-M3-400 |
TSOA-M3-400 |
4(1) |
TSO-M3-600ZI |
TSOS-M3-600 |
TSOA-M3-600 |
6(2) |
TSO-M3-800ZI |
TSOS-M3-800 |
TSOA-M3-800 |
8(2) |
TSO-M3-1000ZI |
TSOS-M3-1000 |
TSOA-M3-1000 |
10(2) |
TSO-M3-1200ZI |
TSOS-M3-1200 |
TSOA-M3-1200 |
12(3) |
TSO-M3-1400ZI |
TSOS-M3-1400 |
TSOA-M3-1400 |
14(3) |
TSO-M3-1600ZI |
TSOS-M3-1600 |
TSOA-M3-1600 |
16(3) |
TSO-M3-1800ZI |
TSOS-M3-1800 |
TSOA-M3-1800 |
18(3) |
TSO-M3-1900ZI |
TSOS-M3-1900 |
TSOA-M3-1900 |
19(3) |
M3
×0.5 |
TSO-6M3-200ZI |
TSOS-6M3-200 |
TSOA-6M3-200 |
2(1) |
0.63 |
5.41 |
5.39 |
6.2 |
6.4 |
7.1 |
TSO-6M3-300ZI |
TSOS-6M3-300 |
TSOA-6M3-300 |
3(1) |
TSO-6M3-400ZI |
TSOS-6M3-400 |
TSOA-6M3-400 |
4(1) |
TSO-6M3-600ZI |
TSOS-6M3-600 |
TSOA-6M3-600 |
6(2) |
TSO-6M3-800ZI |
TSOS-6M3-800 |
TSOA-6M3-800 |
8(2) |
TSO-6M3-1000ZI |
TSOS-6M3-1000 |
TSOA-6M3-1000 |
10(2) |
TSO-6M3-1200ZI |
TSOS-6M3-1200 |
TSOA-6M3-1200 |
12(3) |
TSO-6M3-1400ZI |
TSOS-6M3-1400 |
TSOA-6M3-1400 |
14(3) |
TSO-6M3-1600ZI |
TSOS-6M3-1600 |
TSOA-6M3-1600 |
16(3) |
TSO-6M3-1800ZI |
TSOS-6M3-1800 |
TSOA-6M3-1800 |
18(3) |
TSO-6M3-1900ZI |
TSOS-6M3-1900 |
TSOA-6M3-1900 |
19(3) |
※D 最小ねじ深さ
※E 取付穴中心から板端までの最小距離
※(1)・・・Style 1 (2)・・・Style 2 (3)・・・Style3 |
|
